Podrobný popis

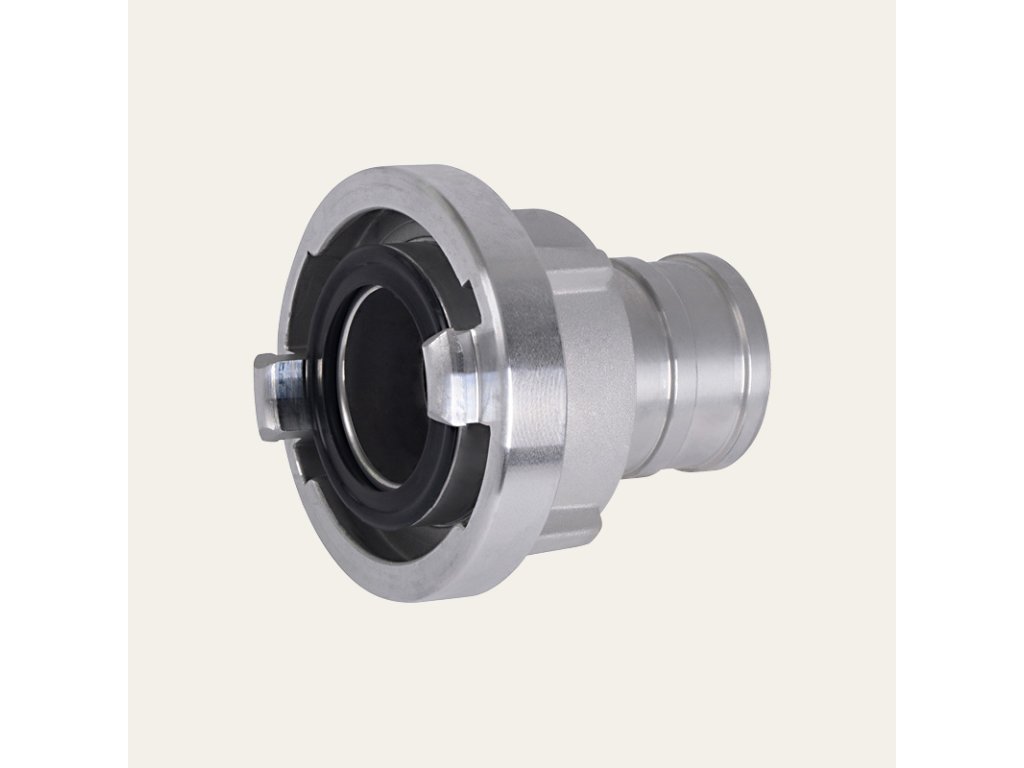

Hadicová spojka Storz B75 s krátkym hrdlom KW (kovaná) slúži na pripojenie hadíc k čerpadlám, ventilom alebo ďalším armatúram využívajúcim systém Storz. Používa sa najmä v hasičskej technike, pri mobilných čerpacích zariadeniach, v zavlažovacích systémoch alebo v rôznych priemyselných vodných rozvodoch.

Spojky Storz sú symetrické rýchlospojky, ktoré umožňujú rýchle spojenie hadicového vedenia bez potreby závitu. Spojenie sa realizuje zasunutím spojky a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie.

Pre veľkosť B75 je typická KA vzdialenosť približne 89 mm, ktorá zabezpečuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Verzia KW – kovaná spojka je vyrábaná technológiou kovania, ktorá zabezpečuje vyššiu pevnosť materiálu a dlhšiu životnosť pri intenzívnom používaní. Takéto spojky sú vhodné najmä pre profesionálne hasičské použitie, kde je dôležitá maximálna spoľahlivosť spojenia.

Krátke hrdlo umožňuje kompaktné a pevné pripojenie hadice pomocou hadicovej spony alebo segmentovej objímky. Tento typ spojky sa používa najmä tam, kde je potrebné krátke a stabilné napojenie hadice.

Spojka je vyrobená z hliníkovej zliatiny, ktorá zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia aj pri vyšších pracovných tlakoch.

Použitie

Kovaná spojka Storz B75 sa používa najmä pre:

• hasičské hadice a techniku

• pripojenie hadíc k čerpadlám

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Pre priemer hadice (mm)                     75

Dĺžka koncovky                                         60

Hmotnosť (kg)                                           0,53

 Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 72
