Podrobný popis

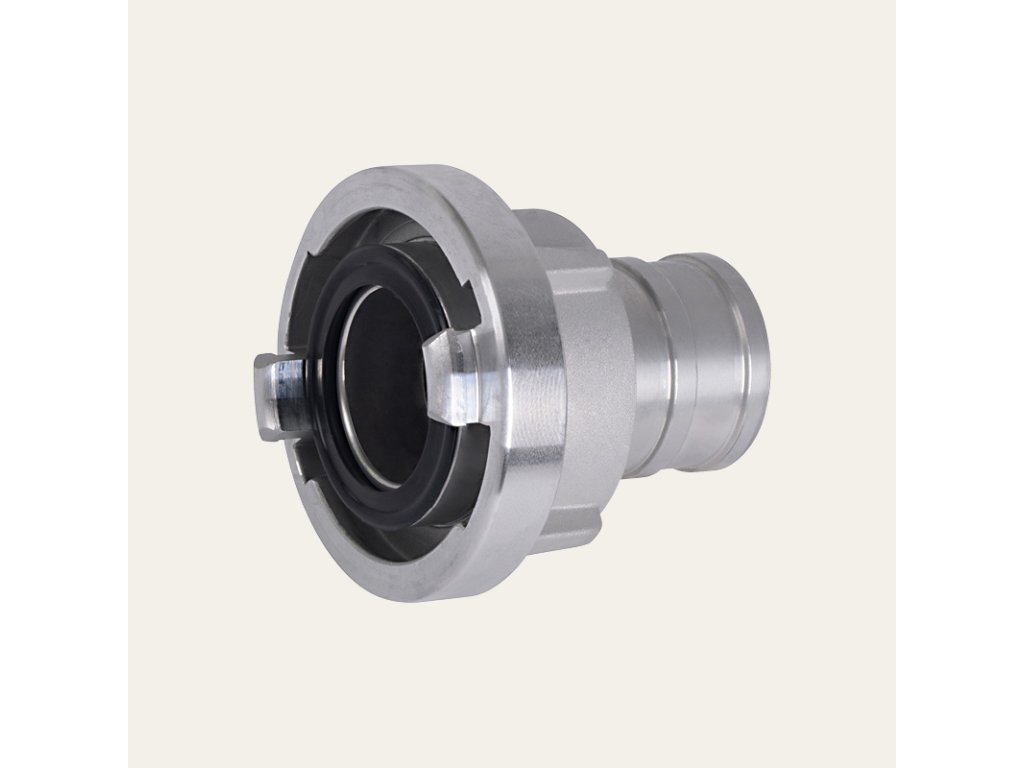

Hadicová spojka Storz C52 s krátkym hrdlom KW (kovaná) slúži na pripojenie hadíc k čerpadlám, ventilom alebo ďalším armatúram využívajúcim systém rýchlospojok Storz. Tento typ spojky sa používa najmä v hasičskej technike, pri mobilných čerpacích zariadeniach, v zavlažovacích systémoch alebo v rôznych priemyselných vodných rozvodoch.

Spojky Storz sú symetrické rýchlospojky bez samca a samice. Dve rovnaké spojky sa jednoducho zasunú do seba a otočia približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie hadicového vedenia.

Pre veľkosť C52 je typická KA vzdialenosť približne 66 mm, ktorá zabezpečuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Verzia KW – kovaná spojka je vyrábaná technológiou kovania, ktorá zabezpečuje vyššiu pevnosť materiálu, lepšiu odolnosť voči mechanickému poškodeniu a dlhšiu životnosť pri intenzívnom používaní.

Krátke hrdlo umožňuje kompaktné a pevné pripojenie hadice pomocou hadicovej spony alebo segmentovej objímky. Tento typ spojky sa používa najmä tam, kde je potrebné krátke a stabilné napojenie hadice.

Spojka je vyrobená z hliníkovej zliatiny, ktorá poskytuje nízku hmotnosť a dobrú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia a pracovný tlak spojky býva približne do 16 bar podľa typu prevedenia.

Použitie

Kovaná spojka Storz C52 sa používa najmä pre:

• hasičské hadice a techniku

• pripojenie hadíc k čerpadlám

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Menovitá veľkosť                                      C - 52

Rozstup výstupkov (mm)                     66

Pre priemer hadice (mm)                     52

Dĺžka koncovky                                         55

Hmotnosť (kg)                                           0,33

 Dĺžka (mm)                                                 98

Šírka (mm)                                                  98

Výška (mm)                                                 66
