Podrobný popis

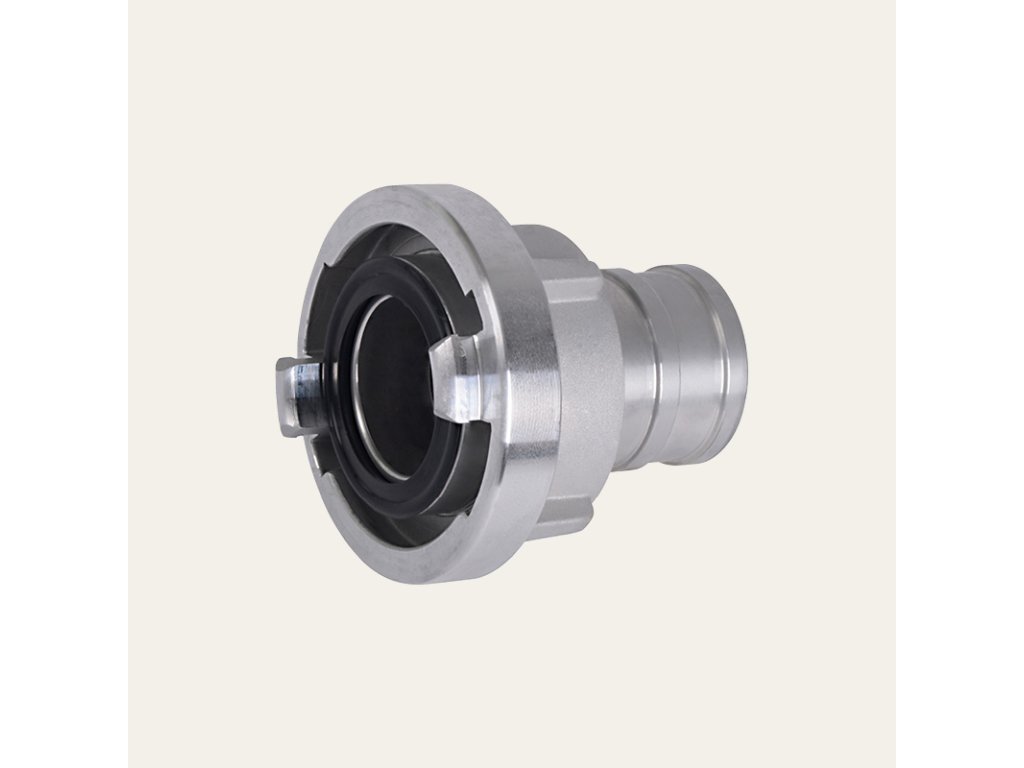

Hadicová spojka Storz B75 s krátkym hrdlom (2 1/2") slúži na pripojenie hadíc k čerpadlám, ventilom alebo ďalším armatúram využívajúcim rýchlospojky Storz. Tento typ spojky sa používa najmä v hasičskej technike, pri mobilných čerpacích zariadeniach, v zavlažovacích systémoch alebo v priemyselných vodných rozvodoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Sú symetrické, takže nemajú samčiu ani samičiu časť – spojenie vzniká zasunutím spojky a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie.

Pre veľkosť B75 je typická KA vzdialenosť približne 89 mm, ktorá zabezpečuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Krátke hrdlo spojky umožňuje kompaktné pripojenie hadice pomocou hadicovej spony alebo objímky. Tento typ spojky sa používa najmä tam, kde je potrebné krátke a pevné napojenie hadice bez predĺženého hrdla.

Spojka je vyrobená z hliníkovej zliatiny, ktorá poskytuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia.

Použitie

Storz spojka B75 sa používa najmä pre:

• hasičské hadice a techniku

• pripojenie hadíc k čerpadlám

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Pre priemer hadice (mm)                     65

Dĺžka koncovky                                         75

Hmotnosť (kg)                                           0,56

 Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 87
