Podrobný popis

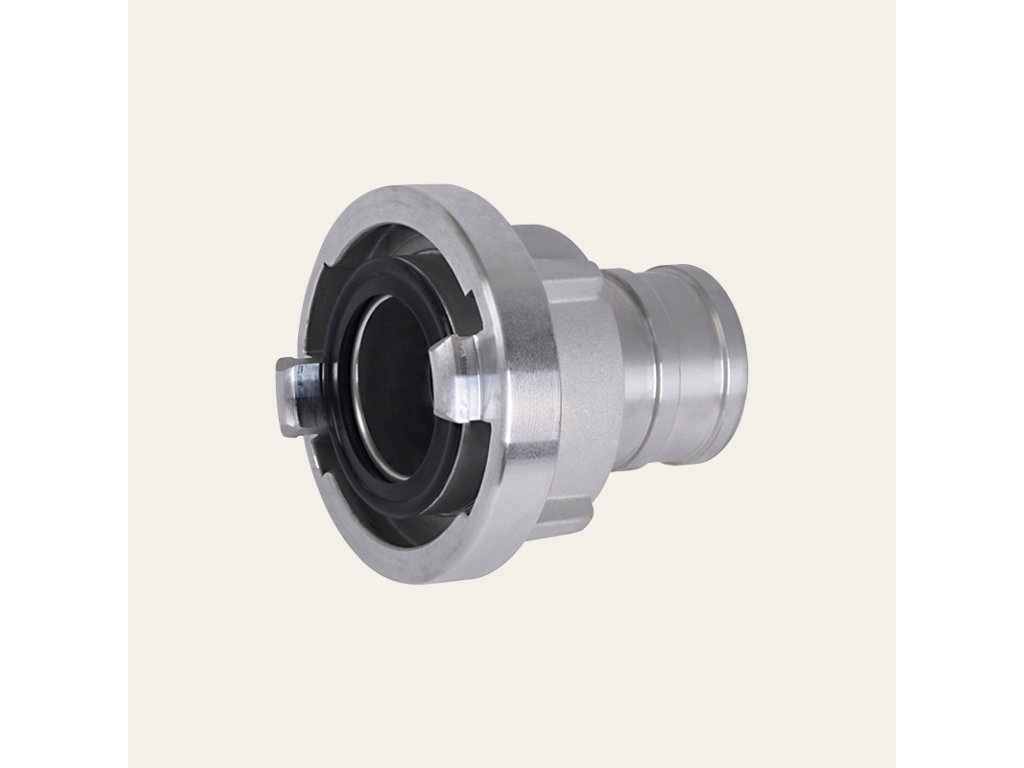

Hadicová spojka Storz B75 s krátkym hrdlom (3") slúži na pripojenie hadíc k čerpadlám, ventilom alebo ďalším armatúram využívajúcim systém Storz. Tento typ spojky sa používa v hasičskej technike, pri mobilných čerpacích zariadeniach, pri čerpaní vody z nádrží alebo prírodných zdrojov a v rôznych priemyselných vodných systémoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Vďaka symetrickej konštrukcii nemajú samčiu ani samičiu časť – dve rovnaké spojky sa jednoducho zasunú do seba a otočia približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie.

Pre veľkosť B75 je charakteristická KA vzdialenosť približne 89 mm, ktorá zabezpečuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Krátke hrdlo spojky umožňuje kompaktné pripojenie hadice pomocou hadicovej spony alebo segmentovej objímky. Takéto riešenie sa používa najmä tam, kde je potrebné pevné a krátke napojenie hadice bez predĺženého hrdla.

Spojka je vyrobená z hliníkovej zliatiny, ktorá zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia aj pri vyšších pracovných tlakoch.

Použitie

Storz spojka B75 sa používa najmä pre:

• hasičské hadice a techniku

• pripojenie hadíc k čerpadlám

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Pre priemer hadice (mm)                     75

Dĺžka koncovky                                         75

Hmotnosť (kg)                                           0,56

 Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 87
