Podrobný popis

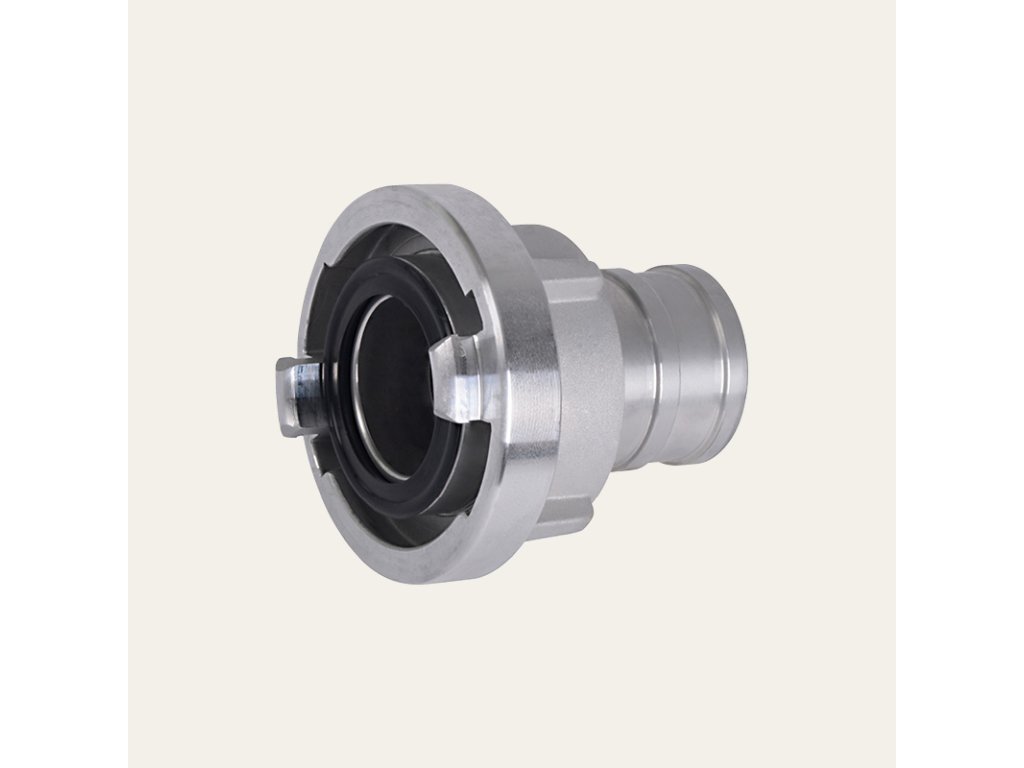

Hadicová spojka Storz C52 s krátkym hrdlom (2") slúži na pripojenie hadíc k čerpadlám, ventilom alebo ďalším armatúram využívajúcim systém Storz. Tento typ spojky sa používa najmä v hasičskej technike, pri mobilných čerpacích zariadeniach, v zavlažovacích systémoch alebo v rôznych priemyselných vodných rozvodoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Vďaka symetrickej konštrukcii nemajú samčiu ani samičiu časť – dve rovnaké spojky sa jednoducho zasunú do seba a otočia približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie.

Pre veľkosť C52 je charakteristická KA vzdialenosť približne 66 mm, ktorá zabezpečuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Krátke hrdlo spojky umožňuje kompaktné pripojenie hadice pomocou hadicovej spony alebo segmentovej objímky. Tento typ spojky sa používa najmä tam, kde je potrebné krátke a pevné napojenie hadice bez predĺženého hrdla.

Spojka je vyrobená z hliníkovej zliatiny, ktorá zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia a pracovný tlak spojky býva približne do 16 bar podľa typu prevedenia.

Použitie

Storz spojka C52 sa používa najmä pre:

• hasičské hadice a techniku

• pripojenie hadíc k čerpadlám

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Menovitá veľkosť                                      C - 52

Rozstup výstupkov (mm)                     66

Pre priemer hadice (mm)                     52

Dĺžka koncovky                                         55

Hmotnosť (kg)                                           0,33

 Dĺžka (mm)                                                 98

Šírka (mm)                                                  98

Výška (mm)                                                 66
