Podrobný popis

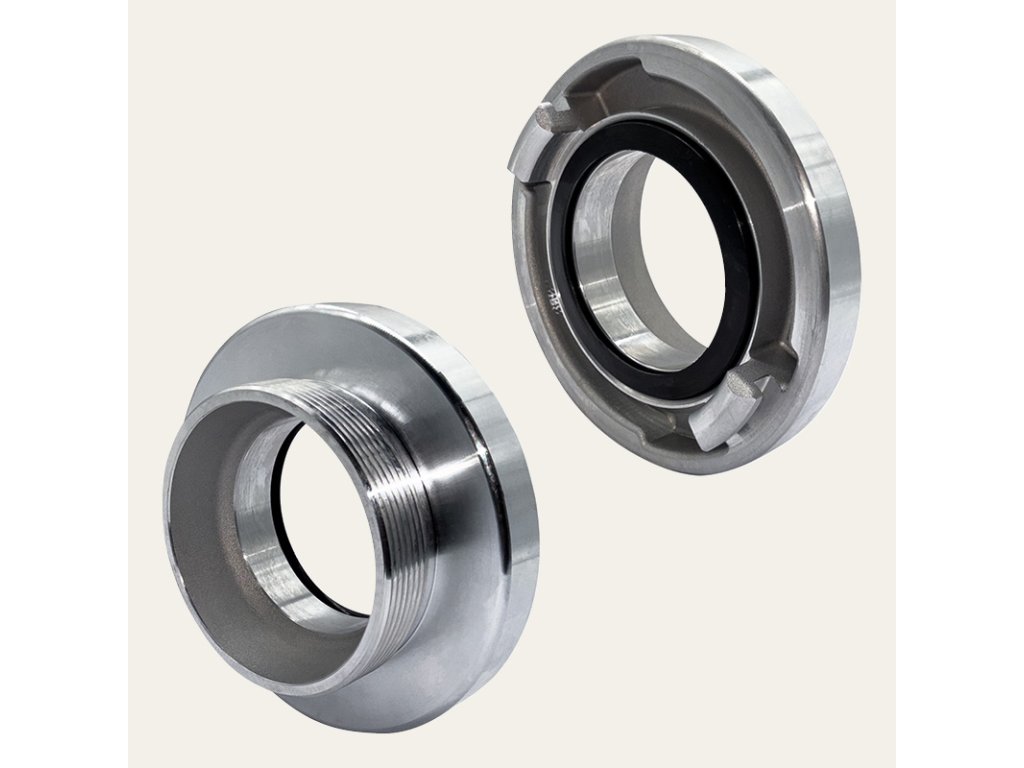

Pevná spojka A110 s vonkajším závitom 4" je určená na pripojenie hadíc alebo technických zariadení v hasičskej technike, hydrantových systémoch a priemyselných vodných rozvodoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v požiarnej technike. Spojenie dvoch spojok sa realizuje zasunutím a otočením približne o štvrť otáčky, čím vznikne pevné a tesné spojenie bez potreby skrutkovania.

Táto pevná spojka má na jednej strane systém Storz A110, ktorý umožňuje pripojenie hadice alebo ďalšej spojky, a na druhej strane vonkajší závit 4", ktorý slúži na pripojenie k potrubiu, hydrantu alebo čerpadlu.

Spojka je vyrobená z kovaného hliníka (KW), ktorý poskytuje vyššiu pevnosť a odolnosť oproti bežným odlievaným spojkám. Tesnenie z materiálu NBR zabezpečuje spoľahlivé tesnenie pri transporte vody. Vďaka robustnej konštrukcii je spojka vhodná pre hasičské systémy, hydrantové zariadenia aj náročné priemyselné aplikácie.

Použitie spojky

Pevná spojka Storz A110 s vonkajším závitom sa používa najmä pre:

• hasičské hadice

• hydrantové systémy

• pripojenie k čerpadlám

• vodné a priemyselné rozvody

• poľnohospodárske zavlažovanie

Technické parametre

Typ spojky: pevná spojka Storz
Veľkosť spojky: A110
Závit: vonkajší 4" (BSP)
KA vzdialenosť: približne 133 mm
Materiál: kovaný hliník
Tesnenie: NBR
Pracovný tlak: približne 16 bar
Teplotný rozsah: približne −40 °C až +110 °C

Menovitá veľkosť                                      A - 110

Rozstup výstupkov (mm)                     133

Hmotnosť (kg)                                           1,03

Vonkajší závit                                             G 4 A

Závit                                                               BSP

Dĺžka (mm)                                                 182

Šírka (mm)                                                  182

Výška (mm)                                                 62
