Podrobný popis

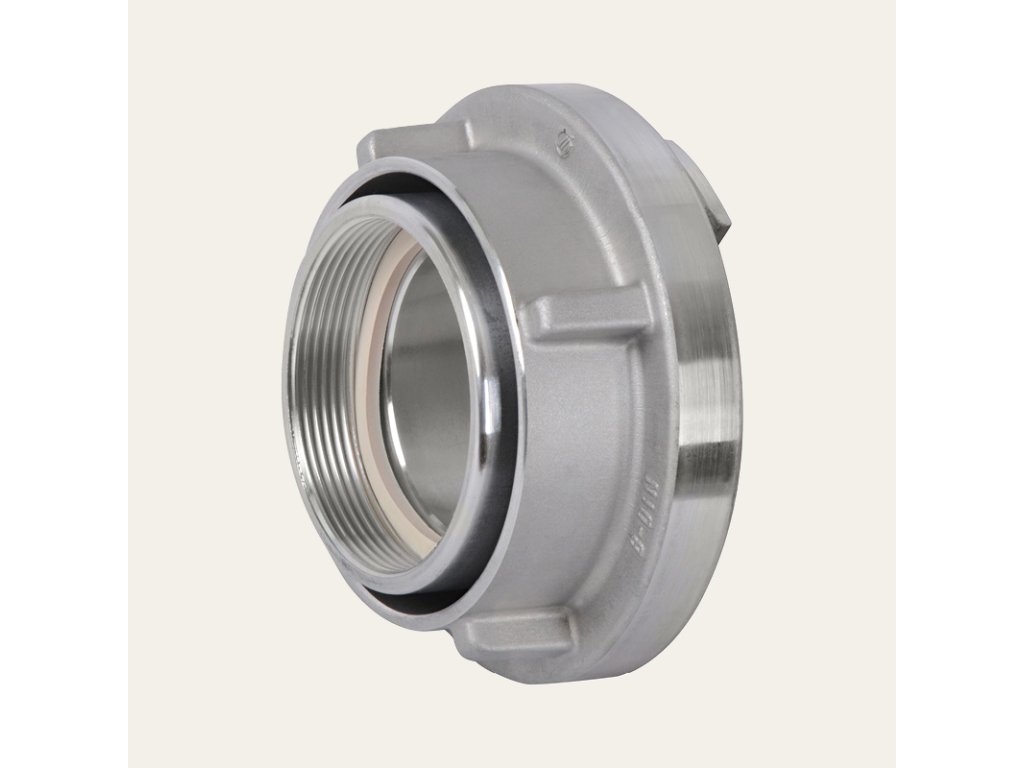

Pevná spojka Storz B75 s vnútorným závitom 2 1/2" a otočnou korunou je určená na pripojenie hadíc alebo technických zariadení v hasičskej technike, hydrantových systémoch a priemyselných vodných rozvodoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v požiarnej technike. Spojenie sa realizuje zasunutím dvoch spojok a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie bez potreby skrutkovania.

Táto spojka má na jednej strane systém Storz B75, ktorý umožňuje pripojenie hadice alebo ďalšej spojky, a na druhej strane vnútorný závit 2 1/2", ktorý slúži na pripojenie k potrubiu, hydrantu alebo čerpadlu.

Spojka je vybavená otočnou korunou, ktorá umožňuje jednoduchú montáž hadice a zároveň zabezpečuje pevné uchytenie spojky na hadici. Hliníková konštrukcia zabezpečuje nízku hmotnosť, vysokú pevnosť a dobrú odolnosť voči korózii.

Tesnenie z materiálu NBR zabezpečuje spoľahlivé tesnenie pri transporte vody a pri použití v hasičských alebo technických vodných systémoch.

Použitie spojky

Pevná spojka Storz B75 s otočnou korunou sa používa najmä pre:

• hasičské hadice

• hydrantové systémy

• pripojenie k čerpadlám

• vodné a priemyselné rozvody

• zavlažovacie systémy

  Technické parametre

  Typ spojky: pevná spojka Storz
  Veľkosť spojky: B75
  Závit: vnútorný 2 1/2" (BSP)
  Pripojenie hadice: otočná koruna
  Materiál: hliník
  Tesnenie: NBR
  Pracovný tlak: približne 16 bar
  Teplotný rozsah: približne −40 °C až +110 °C

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Hmotnosť (kg)                                           0,48

Vnútorný závit                                           G 2 1/2

Závit                                                               BSP

Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 57
