Podrobný popis

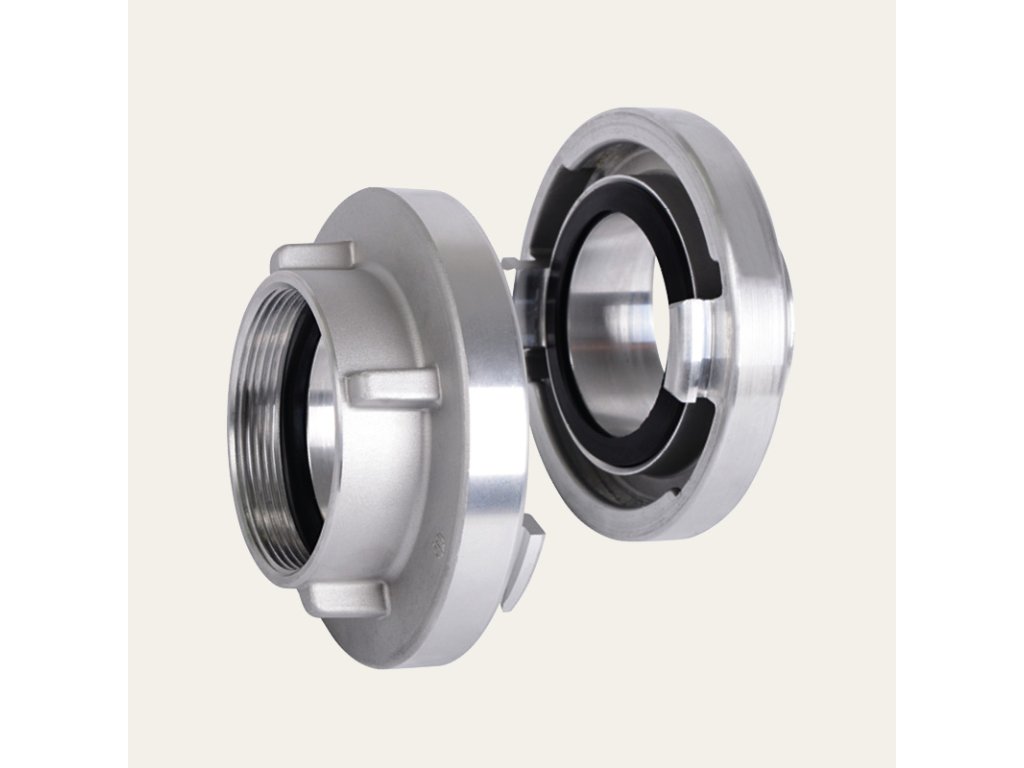

Pevná spojka B75 s vnútorným závitom 3" je určená na pripojenie hadíc alebo technických zariadení v hasičskej technike, hydrantových systémoch a priemyselných vodných rozvodoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v požiarnej technike. Spojenie sa realizuje zasunutím dvoch spojok a otočením približne o štvrť otáčky, čím vznikne pevné a tesné spojenie bez potreby skrutkovania.

Táto pevná spojka má na jednej strane systém Storz B75, ktorý umožňuje pripojenie hadice alebo ďalšej spojky, a na druhej strane vnútorný závit 3", ktorý slúži na pripojenie k potrubiu, hydrantu alebo čerpadlu.

Spojka je vyrobená z kovaného hliníka (KW), ktorý poskytuje vyššiu pevnosť a odolnosť oproti bežným odlievaným spojkám. Tesnenie z materiálu NBR zabezpečuje spoľahlivé tesnenie pri transporte vody. Vďaka robustnej konštrukcii je spojka vhodná pre hasičské systémy, hydrantové zariadenia aj náročné priemyselné aplikácie.

Použitie spojky

Pevná spojka B75 s vnútorným závitom sa používa najmä pre:

• hasičské hadice

• hydrantové systémy

• pripojenie k čerpadlám

• vodné a priemyselné rozvody

• poľnohospodárske zavlažovanie

  Technické parametre

  Typ spojky: pevná spojka Storz
  Veľkosť spojky: B75
  Závit: vnútorný 3" (BSP)
  Materiál: kovaný hliník
  Tesnenie: NBR
  Pracovný tlak: približne 16 bar
  Teplotný rozsah: približne −40 °C až +110 °C

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Hmotnosť (kg)                                           0,40

Vnútorný závit                                           G 3

Závit                                                               BSP

Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 51
