Podrobný popis

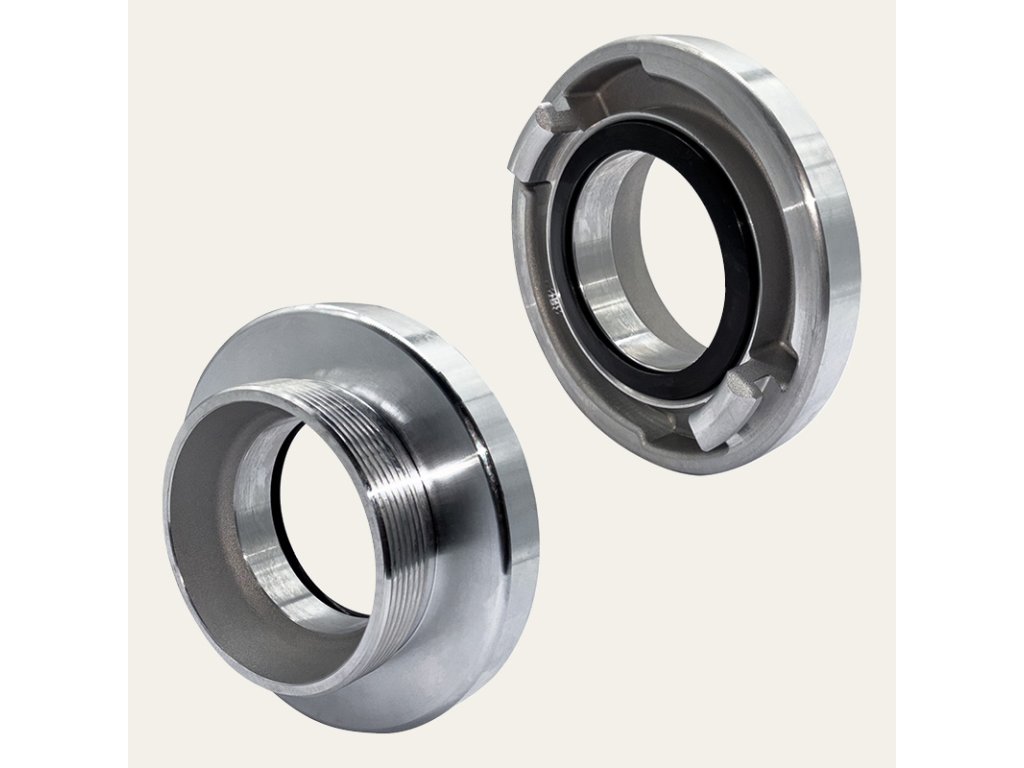

Pevná spojka B75 s vonkajším závitom 3" je určená na pripojenie hadíc alebo technických zariadení v hasičskej technike, hydrantových systémoch a priemyselných vodných rozvodoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v požiarnej technike. Spojenie dvoch spojok sa realizuje zasunutím a otočením približne o štvrť otáčky, čím vznikne pevné a tesné spojenie bez potreby skrutkovania.

Táto pevná spojka má na jednej strane systém Storz B75, ktorý umožňuje pripojenie hadice alebo ďalšej spojky, a na druhej strane vonkajší závit 3", ktorý slúži na pripojenie k potrubiu, hydrantu alebo čerpadlu.

Spojka je vyrobená z kovaného hliníka (KW), ktorý poskytuje vyššiu pevnosť a odolnosť oproti bežným odlievaným spojkám. Tesnenie z materiálu NBR zabezpečuje spoľahlivé tesnenie pri transporte vody. Spojky tejto veľkosti majú KA vzdialenosť približne 89 mm, vďaka čomu sú kompatibilné so všetkými spojkami Storz rovnakej veľkosti.

Použitie spojky

Pevná spojka Storz B75 s vonkajším závitom sa používa najmä pre:

• hasičské hadice

• hydrantové systémy

• pripojenie k čerpadlám

• vodné a priemyselné rozvody

• poľnohospodárske zavlažovanie

  Technické parametre

  Typ spojky: pevná spojka Storz
  Veľkosť spojky: B75
  Závit: vonkajší 3" (BSP)
  KA vzdialenosť: približne 89 mm
  Materiál: kovaný hliník
  Tesnenie: NBR
  Pracovný tlak: približne 16 bar
  Teplotný rozsah: približne −40 °C až +110 °C

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Hmotnosť (kg)                                           0,41

Vonkajší  závit                                           G 3 A

Závit                                                               BSP

Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 52
