Podrobný popis

Pevná spojka D25 s vonkajším závitom 1" je určená na pripojenie hadíc alebo technických zariadení v hasičskej technike, vodných systémoch a priemyselných aplikáciách.

Spojky Storz patria medzi najpoužívanejšie rýchlospojky v požiarnej technike. Spojenie dvoch spojok sa realizuje zasunutím a otočením približne o štvrť otáčky, čím vznikne pevné a tesné spojenie bez potreby skrutkovania.

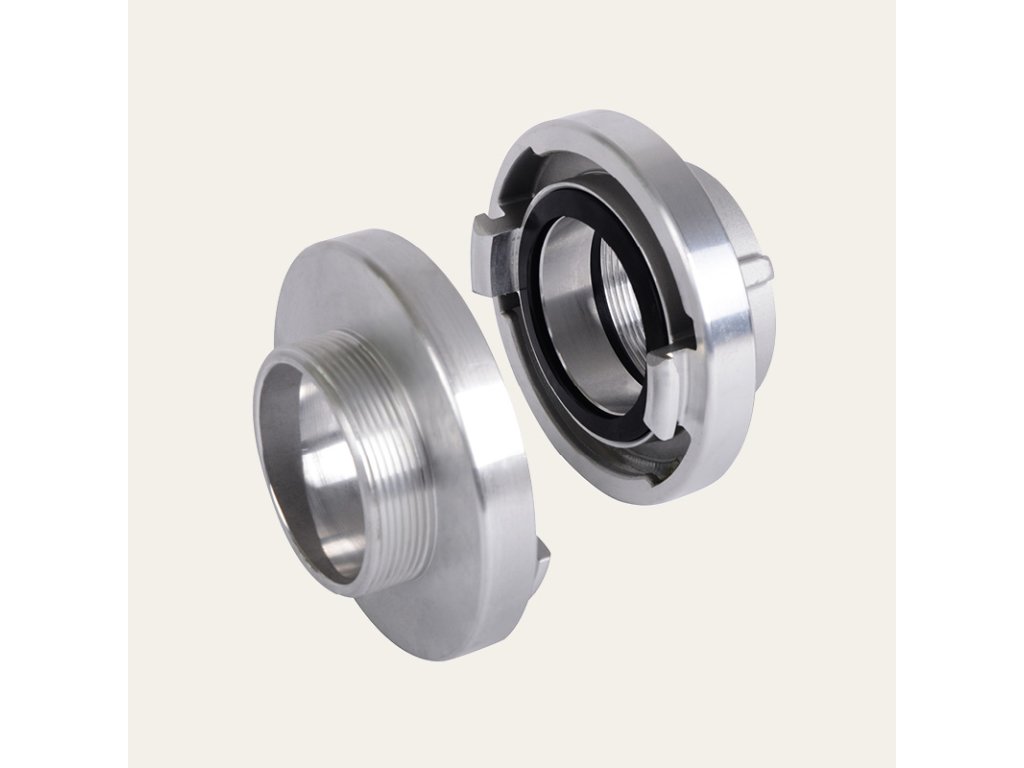

Táto pevná spojka má na jednej strane systém Storz D25, ktorý umožňuje pripojenie hadice alebo ďalšej spojky, a na druhej strane vonkajší závit 1", ktorý slúži na pripojenie k potrubiu, hydrantu alebo čerpadlu.

Spojka je vyrobená z kovaného hliníka (KW), ktorý poskytuje vyššiu pevnosť a odolnosť oproti bežným odlievaným spojkám. Tesnenie z materiálu NBR zabezpečuje spoľahlivé tesnenie pri transporte vody. Spojky veľkosti D25 majú KA vzdialenosť približne 31 mm, vďaka čomu sú kompatibilné so všetkými spojkami Storz rovnakej veľkosti.

Použitie spojky

Pevná spojka Storz D25 s vonkajším závitom sa používa najmä pre:

• hasičské hadice menších priemerov

• pripojenie k čerpadlám

• vodné a technické rozvody

• priemyselné systémy

• zavlažovacie systémy

  Technické parametre

  Typ spojky: pevná spojka Storz
  Veľkosť spojky: D25
  Závit: vonkajší 1" (BSP)
  KA vzdialenosť: približne 31 mm
  Materiál: kovaný hliník
  Tesnenie: NBR
  Pracovný tlak: približne 15–16 bar
  Teplotný rozsah: približne −40 °C až +110 °C

Menovitá veľkosť                                      D-25

Rozstup zubov (mm)                              31

Hmotnosť (kg)                                           0,07

Vonkajší  závit                                           G 1 A

Závit                                                               BSP

Dĺžka (mm)                                                 55

Šírka (mm)                                                   55

Výška (mm)                                                 38
