Podrobný popis

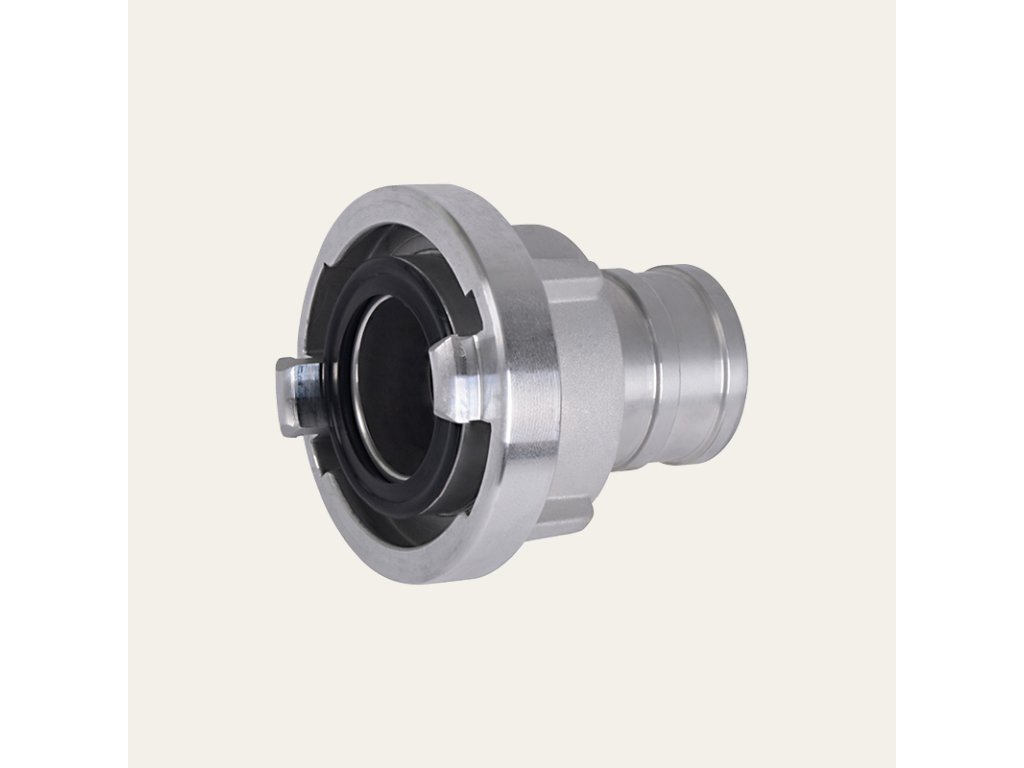

Savicová spojka Storz s dlhým hrdlom 150 (6") slúži na pripojenie sacích hadíc k čerpadlám alebo armatúram v systéme Storz. Používa sa najmä v hasičskej technike, pri čerpaní vody a v priemyselných vodných systémoch.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Spojenie sa realizuje zasunutím spojky a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie. Tento systém umožňuje rýchle a jednoduché pripojenie hadicového vedenia bez použitia závitov.

Dlhé hrdlo spojky umožňuje pevné upevnenie saciej hadice pomocou hadicových spon alebo segmentových objímok. Takéto riešenie sa používa najmä pri sacích vedeniach, kde je potrebná vysoká pevnosť spojenia a spoľahlivý prenos vody.

Spojka je vyrobená z hliníka, ktorý zabezpečuje nízku hmotnosť, vysokú mechanickú pevnosť a dobrú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia.

Použitie

Savicová spojka Storz sa používa najmä pre:

• sacie hadice k čerpadlám

• hasičskú techniku

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Typ: savicová spojka Storz s dlhým hrdlom
Veľkosť spojky: 150
Palcový rozmer: 6"
Materiál: hliník
Tesnenie: NBR
Pracovný tlak: približne 16 bar

Menovitá veľkosť                                      150

Rozstup výstupkov (mm)                     160

Pre priemer hadice (mm)                     150

Dĺžka koncovky                                         180

Hmotnosť (kg)                                           2,74

 Dĺžka (mm)                                                 214

Šírka (mm)                                                  214

Výška (mm)                                                 199
