Podrobný popis

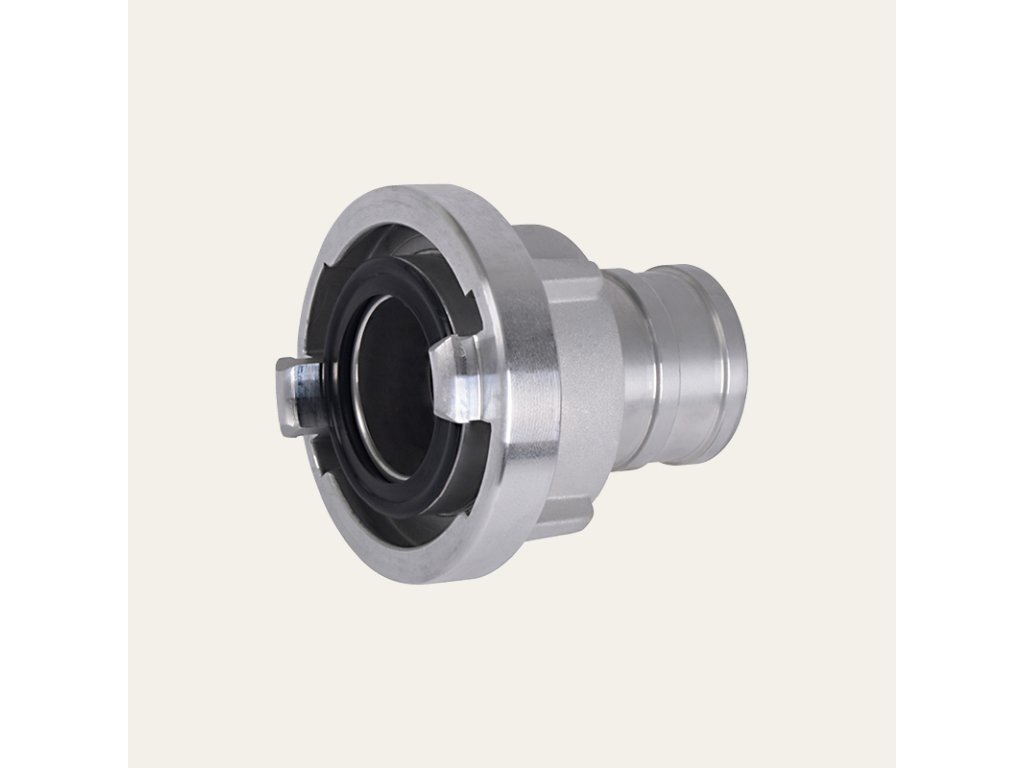

Savicová spojka Storz s dlhým hrdlom A110 (3 1/2") slúži na pripojenie sacích hadíc k čerpadlám alebo armatúram v systéme Storz. Používa sa najmä v hasičskej technike, pri čerpaní vody, v priemyselných vodných systémoch alebo pri zavlažovaní.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Spojenie sa realizuje zasunutím spojky a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie bez potreby závitového spojenia.

Dlhé hrdlo spojky umožňuje pevné upevnenie saciej hadice pomocou hadicových spon alebo segmentových objímok. Takéto riešenie sa používa najmä pri sacích vedeniach, kde je potrebná vysoká pevnosť spojenia a spoľahlivý prenos vody.

Spojka je vyrobená z hliníka, ktorý zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia.

Použitie

Savicová spojka Storz sa používa najmä pre:

• sacie hadice k čerpadlám

• hasičskú techniku

• mobilné čerpacie systémy

• zavlažovanie

• priemyselné vodné rozvody

Technické parametre

Typ: savicová spojka Storz s dlhým hrdlom
Veľkosť spojky: A110
Palcový rozmer: 3 1/2"
KA vzdialenosť: približne 133 mm
Priemer hadice: približne 90 mm
Materiál: hliník
Tesnenie: NBR
Pracovný tlak: približne 16 bar

Menovitá veľkosť                                      A - 110

Rozstup výstupkov (mm)                     133

Pre priemer hadice (mm)                     90

Dĺžka koncovky                                         115

Hmotnosť (kg)                                           1,46

 Dĺžka (mm)                                                 182

Šírka (mm)                                                  182

Výška (mm)                                                 130
