Podrobný popis

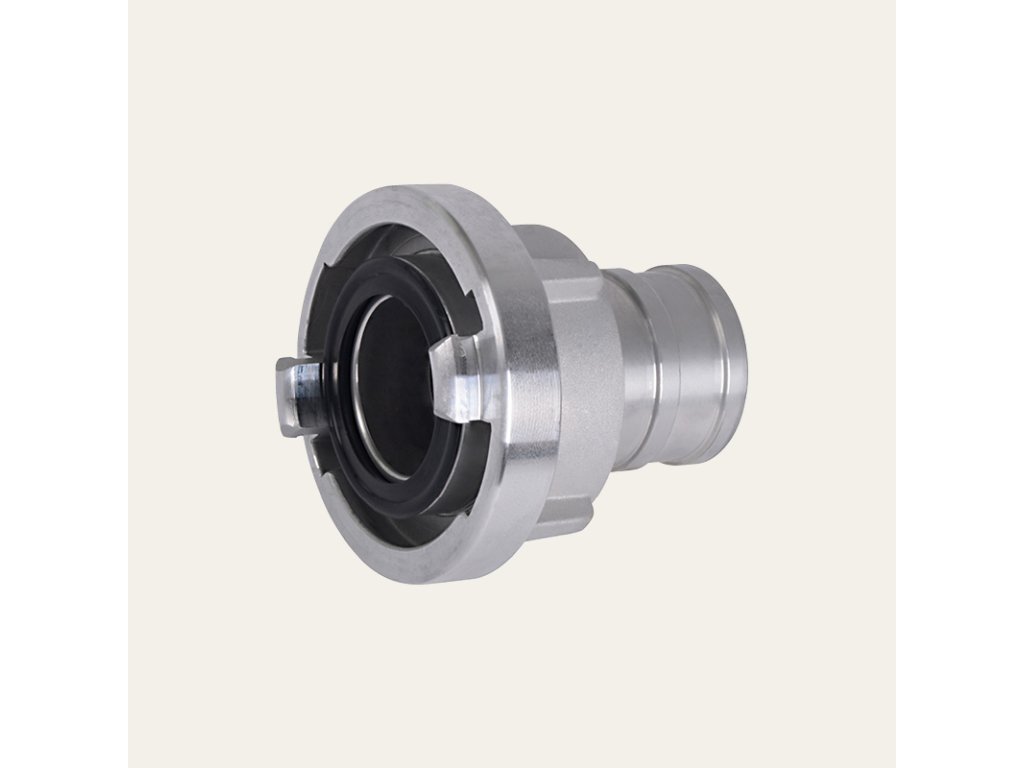

Savicová spojka Storz s dlhým hrdlom A110 (4 1/3") slúži na pripojenie sacích hadíc k čerpadlám alebo armatúram v systéme Storz. Používa sa najmä v hasičskej technike, pri čerpaní vody, v priemyselných vodných systémoch alebo pri zavlažovaní.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Spojenie sa realizuje zasunutím spojky a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie bez potreby závitového spojenia.

Dlhé hrdlo spojky umožňuje pevné a bezpečné upevnenie saciej hadice pomocou hadicových spon alebo segmentových objímok. Takéto riešenie sa používa najmä pri sacích vedeniach, kde je potrebná vysoká pevnosť spojenia a spoľahlivý prenos vody.

Spojka je vyrobená z hliníka, ktorý zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia.

Použitie

Savicová spojka Storz sa používa najmä pre:

• sacie hadice k čerpadlám

• hasičskú techniku

• mobilné čerpacie systémy

• zavlažovanie

• priemyselné vodné rozvody

Technické parametre

Typ: savicová spojka Storz s dlhým hrdlom
Veľkosť spojky: A110
Rozmer hadice: 4 1/3"
KA vzdialenosť: približne 133 mm
Materiál: hliník
Tesnenie: NBR
Pracovný tlak: približne 12–16 bar

Menovitá veľkosť                                      A - 110

Rozstup výstupkov (mm)                     133

Pre priemer hadice (mm)                     110

Dĺžka koncovky                                         115

Hmotnosť (kg)                                           1,46

 Dĺžka (mm)                                                 182

Šírka (mm)                                                  182

Výška (mm)                                                 130
