Podrobný popis

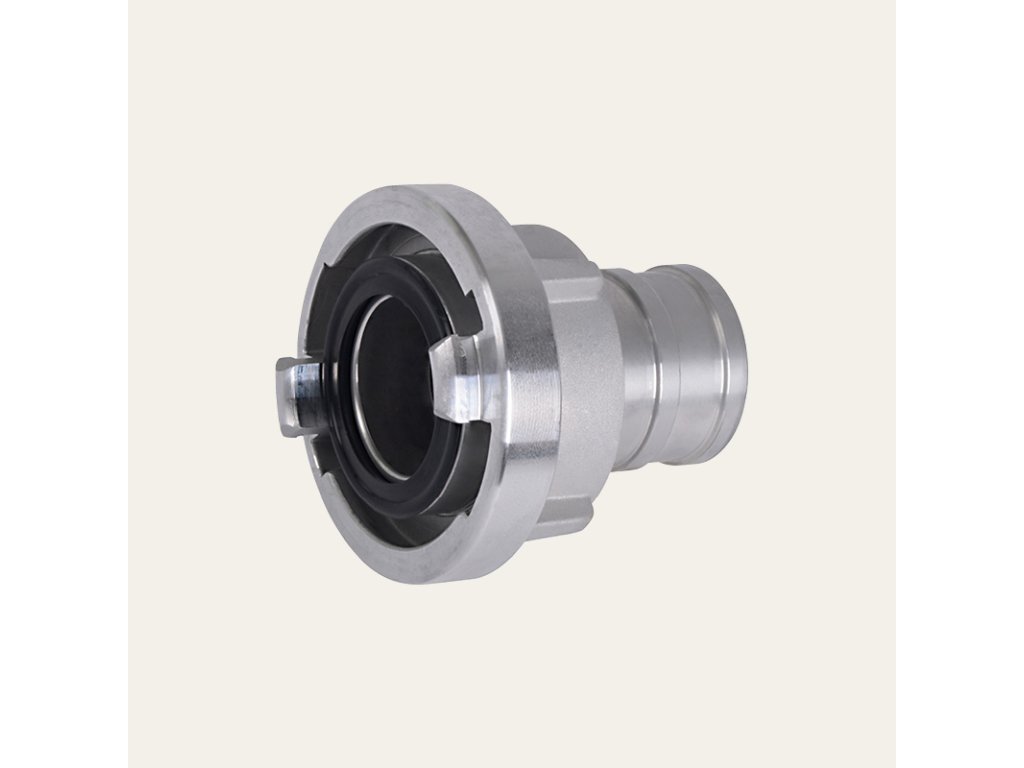

Savicová spojka Storz s dlhým hrdlom B75 (3") slúži na pripojenie sacích hadíc k čerpadlám alebo armatúram v systéme Storz. Používa sa najmä v hasičskej technike, pri čerpaní vody z prírodných zdrojov, v priemyselných vodných systémoch alebo pri zavlažovaní.

Spojky Storz patria medzi najrozšírenejšie rýchlospojky používané v hasičských a vodných systémoch. Spojenie sa realizuje zasunutím spojky a otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie bez potreby závitového spojenia.

Dlhé hrdlo spojky umožňuje pevné a bezpečné upevnenie hadice pomocou hadicových spon alebo segmentových objímok. Takéto riešenie sa používa najmä pri sacích vedeniach, kde je potrebná vysoká pevnosť spojenia a spoľahlivý prenos vody.

Spojka je vyrobená z hliníka, ktorý zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia.

Použitie

Savicová spojka Storz sa používa najmä pre:

• sacie hadice k čerpadlám

• hasičskú techniku

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Typ: savicová spojka Storz s dlhým hrdlom
Veľkosť spojky: B75
Rozmer hadice: 3"
KA vzdialenosť: približne 89 mm
Materiál: hliník
Tesnenie: NBR
Pracovný tlak: približne 16 bar

Menovitá veľkosť                                      B - 75

Rozstup výstupkov (mm)                     89

Pre priemer hadice (mm)                     75

Dĺžka koncovky                                         75

Hmotnosť (kg)                                           0,56

 Dĺžka (mm)                                                 126

Šírka (mm)                                                  126

Výška (mm)                                                 87
