Podrobný popis

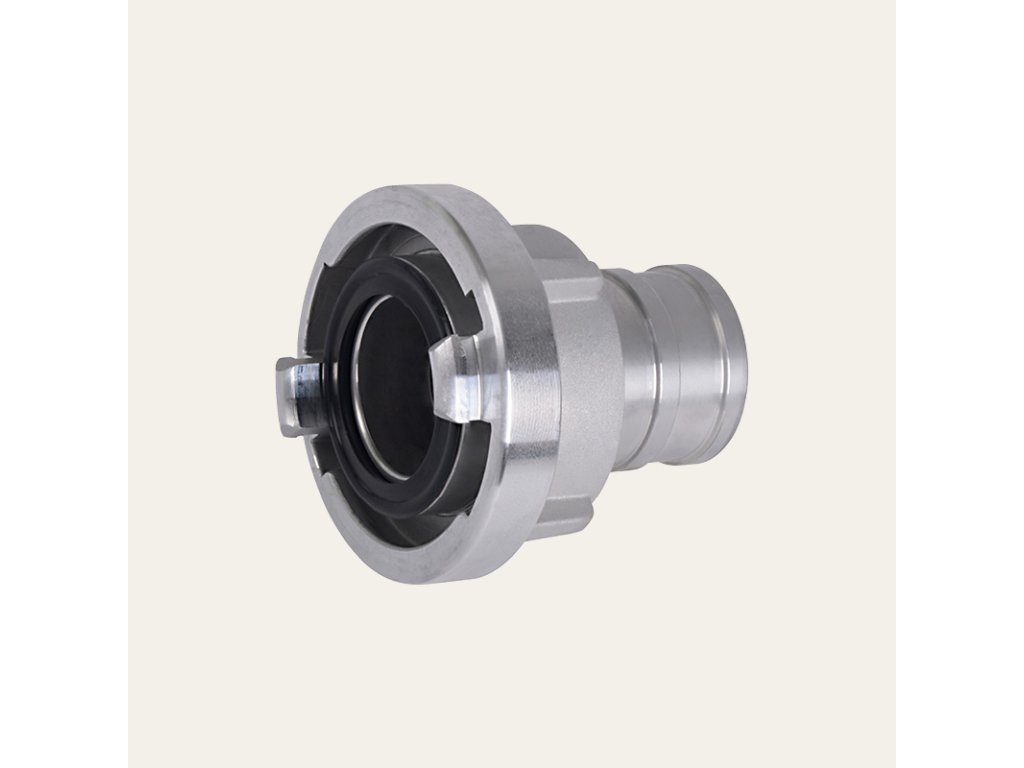

Savicová spojka Storz C52 s dlhým hrdlom (1 1/2") slúži na pripojenie hadíc v systémoch využívajúcich rýchlospojky Storz. Tento typ spojky sa používa najmä v hasičskej technike, pri čerpaní vody z nádrží alebo prírodných zdrojov, v zavlažovacích systémoch a v priemyselných vodných rozvodoch.

Spojky Storz sú symetrické rýchlospojky, ktoré umožňujú veľmi rýchle spojenie hadicového vedenia. Spojenie sa realizuje zasunutím spojky a následným otočením približne o štvrť otáčky, čím vznikne pevné a spoľahlivé spojenie bez potreby závitového spojenia.

Pre veľkosť C52 je typická KA vzdialenosť približne 66 mm, ktorá určuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Dlhé hrdlo spojky umožňuje bezpečné a pevné upevnenie hadice pomocou hadicových spon alebo segmentových objímok. Takéto riešenie sa používa najmä pri sacích alebo tlakových hadiciach, kde je potrebná spoľahlivosť spojenia a bezpečný prietok vody.

Spojka je vyrobená z hliníkovej zliatiny, ktorá zabezpečuje nízku hmotnosť, vysokú pevnosť a dobrú odolnosť voči korózii. Tesnenie z materiálu NBR zabezpečuje spoľahlivé utesnenie spojenia.

Použitie

Storz spojka C52 sa používa najmä pre:

• hasičské hadice a techniku

• pripojenie hadíc k čerpadlám

• mobilné čerpacie systémy

• zavlažovacie systémy

• priemyselné vodné rozvody

Technické parametre

Menovitá veľkosť                                      C - 52

Rozstup výstupkov (mm)                     66

Pre priemer hadice (mm)                     38

Dĺžka koncovky                                         55

Hmotnosť (kg)                                           0,33

 Dĺžka (mm)                                                 98

Šírka (mm)                                                  98

Výška (mm)                                                 66
