Podrobný popis

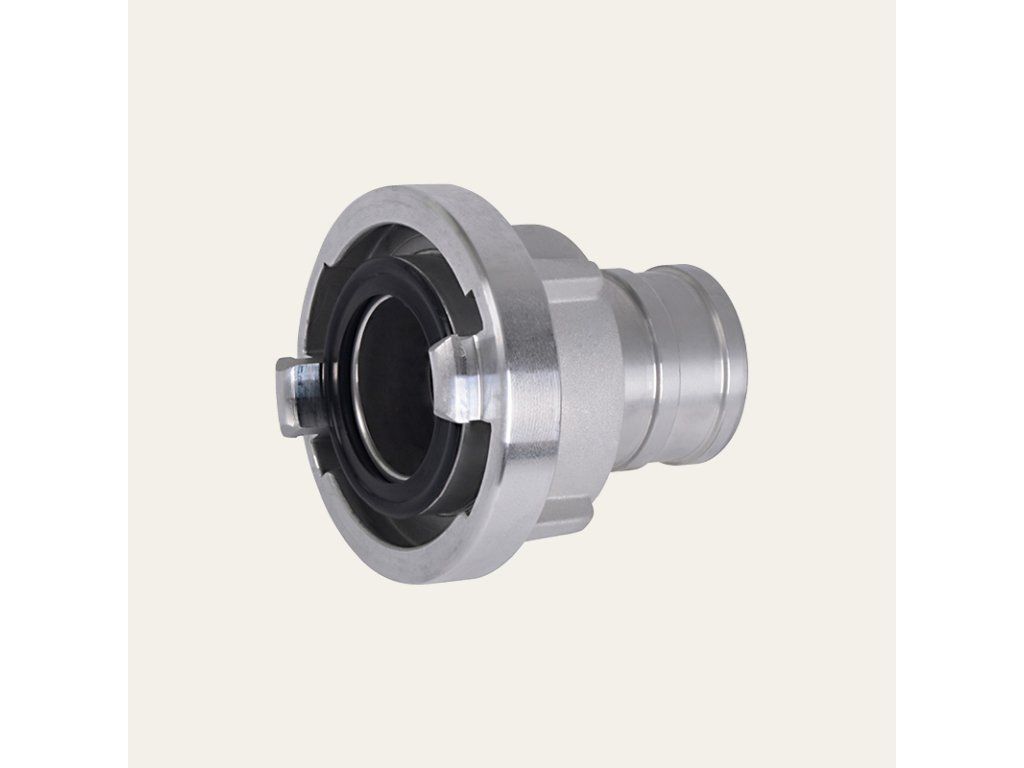

Savicová spojka Storz D25 s dlhým hrdlom (1") slúži na pripojenie hadíc k čerpadlám, ventilom alebo ďalším armatúram využívajúcim rýchlospojky Storz. Tento typ spojky sa používa najmä pri menších hadicových vedeniach, v hydrantových systémoch alebo pri rôznych vodných aplikáciách.

Spojky Storz sú symetrické rýchlospojky, ktoré umožňujú rýchle a jednoduché spojenie hadicového vedenia bez potreby závitového spojenia. Spojenie sa vytvára zasunutím spojky a otočením približne o štvrť otáčky.

Veľkosť D25 je určená pre hadice s vnútorným priemerom približne 25 mm a typická KA vzdialenosť spojky je približne 31 mm, čo určuje kompatibilitu medzi jednotlivými spojkami rovnakého systému.

Dlhé hrdlo spojky umožňuje pevné upevnenie hadice pomocou hadicových spon alebo objímok. Takéto riešenie zabezpečuje spoľahlivé spojenie hadice so spojkou a stabilný prietok vody.

Spojka je vyrobená z hliníkovej zliatiny, ktorá zabezpečuje nízku hmotnosť, dobrú mechanickú pevnosť a vysokú odolnosť voči korózii. Tesnenie z materiálu NBR zaručuje spoľahlivé utesnenie spojenia.

Použitie

Storz spojka D25 sa používa najmä pre:

• hydrantové hadice

• menšie hasičské hadice

• pripojenie hadíc k čerpadlám

• vodné a zavlažovacie systémy

• priemyselné vodné aplikácie

Technické parametre

Menovitá veľkosť                                      D - 25

Rozstup výstupkov (mm)                     31

Pre priemer hadice (mm)                     25

Dĺžka koncovky                                         53

Hmotnosť (kg)                                           0,09

 Dĺžka (mm)                                                 55

Šírka (mm)                                                  55

Výška (mm)                                                 63
